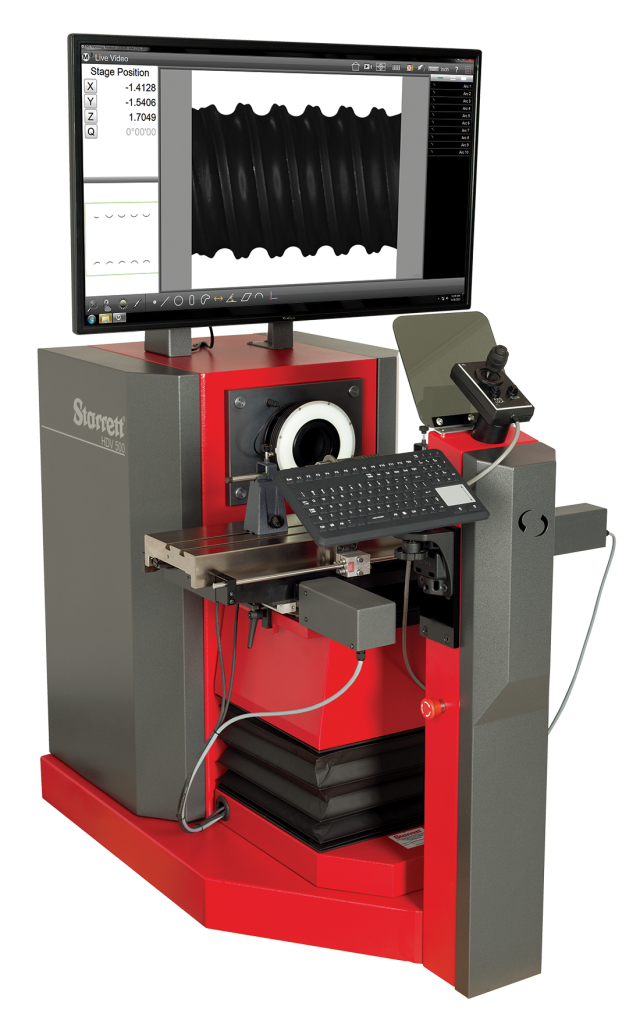

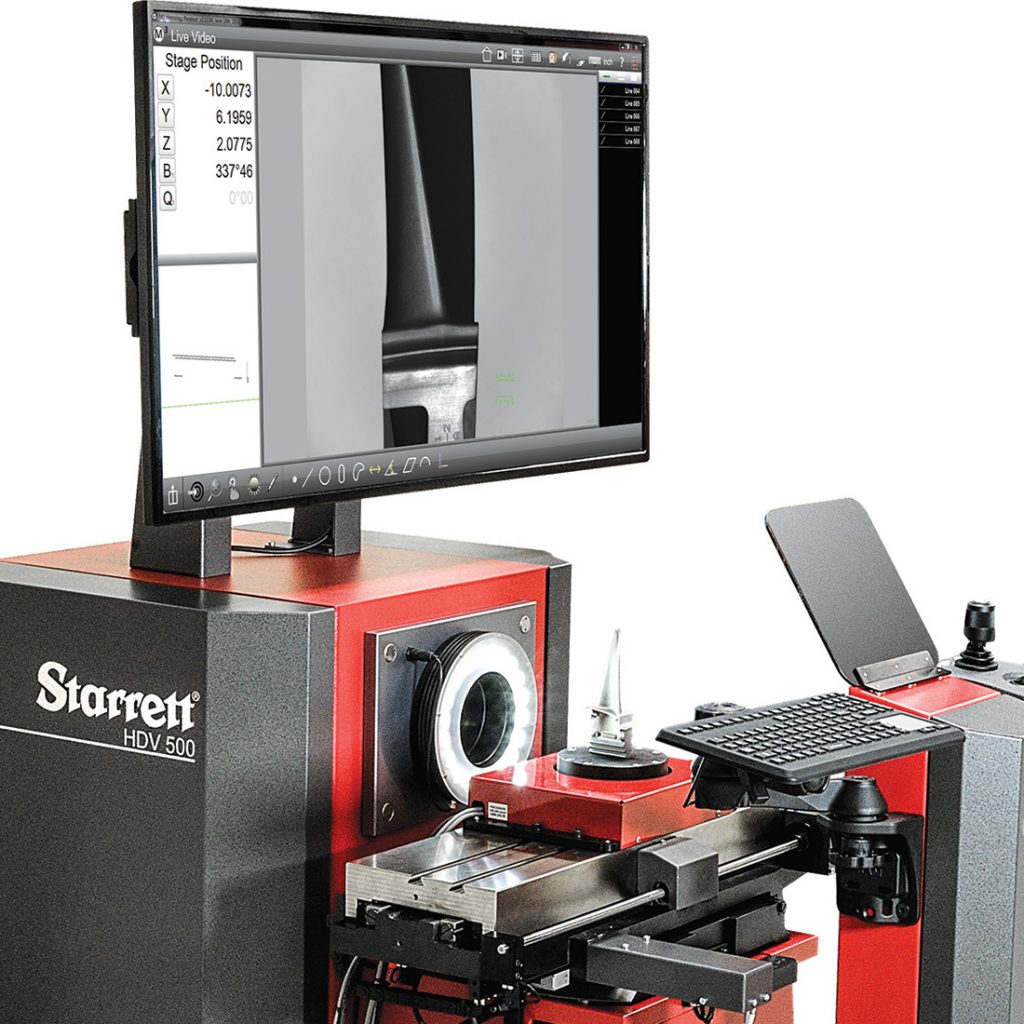

Starrett HDV500 Profilprojektor
Der digitale CNC-Videokomparator HDV500 bietet die besten Eigenschaften eines großen, bodenstehenden, horizontalen optischen Profilprojektors und eines bildverarbeitenden Messsystems.
Der HDV500 hat einen langen 500 x 200mm X-Y-Tisch und eine robuste Stahlkonstruktion. Der Messtisch ist der gleiche wie bei den beliebten Modellen HF600 und HF750. Das Herzstück des HDV-Systems ist ein einzigartiges, patentiertes Wechselobjektiv-Montagesystem für eine hochauflösende 5-Megapixel-Digitalvideokamera. Der HDV500 ist mit drei telezentrischen Objektiven erhältlich, die eine Auflösung im Mikrometerbereich und genaue Messungen des Sichtfelds (FOV) ermöglichen.
Mit der Metlogix™ M3-Software können DXF-CAD-Dateien importiert und digitale Overlays direkt aus den CAD-Dateien entwickelt werden. Die Videokantenerkennung (VED) ermöglicht eine Echtzeit-Interaktion zwischen der importierten Datei und dem Videobild des zu prüfenden Teils.
Features
- Stahlkonstruktion mit vernickelter Tischplatte
- 540 x 130 mm Messtisch
- 42″-Farbbildschirm und PC (im Gehäuse eingebaut)
- CNC-Steuerung
- 150 kg maximale Tragfähigkeit
- 75 mm Fokussierweg
- Helix-Winkelverstellung mit ± 15° Nonius-Skala
- X-Y- und Fokuspositionierung über Joystick und
Trackballpositionierung - Heidenhain Glasmaßstäbe für 0,5 μm X- und Y-Auflösung
- LED-Auf- und Durchlicht-Beleuchtung
- 5-Megapixel-Schwarzweiß-Digitalvideokamera (2448 x
2058 Pixel) - Bodenstehendes Modell
Spezifikationen
- X-Y-Verfahrweg: 500 x 200 mm
- X-Y-Genauigkeit: E2 = 3,0 µm + L/33
- Nettogewicht: 600 kg
- Versandgewicht: 635 kg
Optionale Ausstattung
- 3 austauschbare telezentrische Objektive für Sichtfelder:
34,7 x 29 mm, 53,8 x 45 mm und 76,5 x 64 mm - Metlogix™ Software für Profilanpassung und
Gewindemessung - Umfangreiches Sortiment an Zubehör,
Spannvorrichtungen und Kalibriernormalen - APT60, 120 oder 200 Rundtisch
Optik
| Parameter | Telezentrisches Objektiv | ||
|---|---|---|---|
| Optische Vergrößerung | 0,11x | 0,16x | 0,24x |
| Vergrößerung auf 24″ Monitor | 6,5x | 9,3x | 14,7x |
| Breite des Sichtfelds | 76,5 mm | 53,8mm | 34,7 mm |
| Höhe des Sichtfelds | 64 mm | 45 mm | 29 mm |
| Arbeitsabstand | 228 mm | 159 mm | 150 mm |
Kostenlose Vorführung
Ob bei Ihnen vor Ort, bei uns im Haus oder online – wir zeigen Ihnen wie Sie präzise Messungen durchführen können, die exakt auf Ihre Anforderungen zugeschnitten sind. Die Live-Demonstration ermöglicht es Ihnen, die Funktionen und Vorteile unserer Profilprojektoren direkt zu sehen und selbst auszuprobieren.
Häufig gestelle Fragen
- Einfache Bedienung: Dank benutzerfreundlicher Steuerung und klarer Bilddarstellung können auch komplexe Messaufgaben schnell und effizient durchgeführt werden.
- Robuste Konstruktion: Solide Bauweise und hochwertige Materialien sorgen für eine lange Lebensdauer und Zuverlässigkeit im Dauerbetrieb.
- Vielseitigkeit: Unsere Geräte sind für eine Vielzahl von Werkstücken und Materialien geeignet, von einfachen Profilen bis hin zu komplexen Formen.
- Moderne Messtechnologie: Mit optionaler Softwareunterstützung können Messungen digital erfasst, analysiert und dokumentiert werden, was die Effizienz und Rückverfolgbarkeit erhöht.
Ein Profilprojektor projiziert das vergrößerte Bild eines Werkstücks auf einen Bildschirm, sodass dessen Konturen und Details genau untersucht werden können. Mit Hilfe von Präzisionsskalen, Fadenkreuzen und Software zur Bildanalyse lassen sich exakte Messungen durchführen. Diese Methode ist besonders nützlich für die Kontrolle von komplexen Bauteilen und geometrischen Formen, die mit anderen Messmethoden schwer zu erfassen sind.
