QZW1 CNC Messmikroskop
Die Produktreihe QZW1 CNC unterstützt Sie bei hochgenauen wiederholbaren Messungen von komplexen Werkstücken aller Materialien. Die 3-Achsen-CNC-Steuerung erfolgt über Servomotoren und Joystick und kann für automatisierte Serienmessungen eingesetzt werden. Durch verschiedene Messtischgrößen bietet Ihnen das QZW1 CNC alle Möglichkeiten für Ihre teilespezifischen Messanforderungen.
In unserem Download-Portal können Sie unseren Katalog Optische Messtechnik herunterladen.
Anwendungsmöglichkeiten
Mit dem QZW1 CNC lassen sich verschiedenste Bauteile messen. Hier sehen Sie eine Auswahl von Teilen unserer Kunden.
Software
Eine intuitive und symbolgesteuerte Benutzeroberfläche, eine flexible Tasterbibliothek und eine leistungsstarke Toleranz- und Programmierfunktion machen die M3 Software zur perfekten Lösung für optische Messsysteme. Es lassen sich alle denkbaren geometrischen Messungen im Handumdrehen durchführen.
ONEtouch
Unmittelbare
Messergebnisse durch
Kantenerkennung. Die
Messpunkterfassung
erfolgt durch das
Antippen des Elements im
Live-Bild am Monitor.
ONEshot
Erfassung der kompletten
Teilegeometrie durch
unmittelbare Livebild-
Aufnahme und
gleichzeitiger Auswertung
der Elemente und
Verknüpfungen.
Funktionen
- Grafische Darstellung der gemessenen Elemente mit CAD-Export
- Umfangreiche Protokolliermöglichkeiten und Toleranzeingaben
- Optische Anzeige ob Ergebnis Gut/Schlecht mit Tendenzanzeige
- Grafikbasierte Konstruktionen in „Teileansicht“
- DXF-Overlay und FOV-Fähigkeit
- Teileprogramme und Playback
- Flexible Berichtsinhalte und Formatierung
Weitere Optionen
Best-Fit-Funktion
Es werden die relevanten Messpunkte aufgenommen und bestmöglich in das vorgegebene Toleranzband eingepasst. Es können mehrere Profile mit verschiedenen Toleranzbereichen in einen Messablauf integriert werden.
Anpassungsoperationen
Positionieren Sie das Profil-Werkzeug und drücken Sie die Fit-Taste und führen Sie eine Anpassungsoperation durch. Führen Sie so viele Anpassungsoperationen aus wie notwendig, um das bestmögliche Ergebnis zu erzielen.
Profilvergleichsymbolleiste
Anpassungsparameter können mithilfe der Profilmesssymbolleiste angepasst werden. Passende Steuerelemente umfassen unabhängige Anpassungsbedingungen für X/Y-Übersetzung und Rotation, Fit-Point-Dichte, Fit-Algorithmus-Typ und Fit-Point-Filterung.
Profilanpassungsergebnisse
Analysieren Sie einfach die Profilanpassungsergebnisse mit intuitiven Tools: Schnell den schlechtesten Punkt, den besten Punkt oder eine angegebene Anzahl von Punkten relativ zur Profiltoleranz erkennen und ablesen.
Gewindemessmodul
Das Modul ermöglicht das Messen von Gewinden mit nur einem Klick. Es werden Nenndurchmesser, Kerndurchmesser, Flankendurchmesser, Gewindesteigung sowie als Nebenkoeffizienten der Wert zur Gewindespitze und zum Gewindekern ausgegeben.
Gewindetoleranzen
Das berechnete Element für das Gewinde gibt sechs gewindespezifische Werte aus.
O = Nenndurchmesser
R = Kerndurchmesser
P = Flankendurchmesser
L = Steigung
c = Abschnitt zur Gewindespitze
r = Abschnitt zum Gewindekern

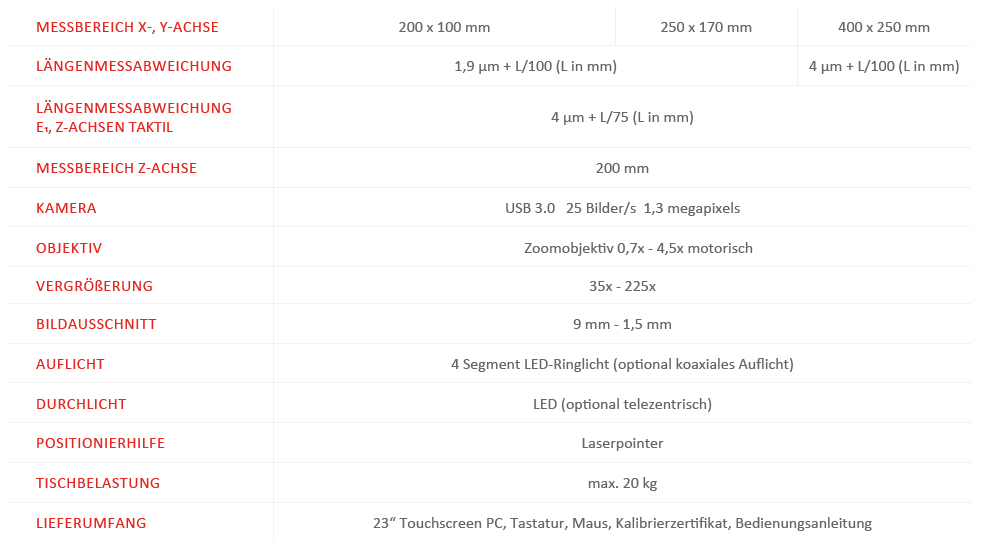

Technische Daten
| Messbereich X-, Y-Achse | 200 x 100 mm | 250 x 170 mm | 400 x 250 mm |
|---|---|---|---|
| Längenmessabweichung | 1,9 µm + L/100 (L in mm) | 4 µm + L/100 (L in mm) | |
| Längenmessabweichung E1, Z-Achse Taktil | 4 µm + L/75 (L in mm) | ||
| Messbereich Z-Achse | 200 mm | ||
| Kamera | USB 3.0 25 Bilder/s 2 Megapixel | ||
| Objektiv | Zoomobjektiv 0,7x – 4,5× motorisch | ||
| Vergrößerung | 35x – 225x | ||
| Bildausschnitt | 9 mm – 1,5 mm | ||
| Auflicht | 4-Segment LED-Ringlicht (optional koaxiales Auflicht) | ||
| Durchlicht | LED (optional telezentrisch) | ||
| Positionierhilfe | Laserpointer | ||
| Tischbelastung | max. 20 kg | ||
| Lieferumfang | QZW1 CNC, 23″ Touchscreen PC, Software M3, Kalibrierzertifikat, Bedienungsanleitung | ||
Optionaler Taster zur Messung von 3D-Geometrien
Das QZW1 CNC Lässt sich mit einem Taster aufrüsten, um dreidimensional zu messen.
